牧野精机最新工具磨床SG10

2019-02-15 22:380
牧野精机作为日本顶级品牌的工具磨床公司之一,在最新式严格管理的日本工厂,彻底保证机床设计・生产・零部件组装等高品质要求之下,经过半个多世纪技术传承,一直在为国内外工具磨床的最新技术开发而努力。

根据中国市场的发展要求,牧野精机于2018年研发并推出了一款适用于中小径加工的全新工具磨床SG10,誉为牧野精机的优秀的产品之一,于2018年11月在日本东京JIMTOF展会首次亮相,并得到了海内外客户的一致好评!
SG10是专致于中小直径刀具高效磨削的工具磨床,由于限定加工刀具直径,机床设计更加节省空间,提高了机床的动作灵敏性。同时,标配最新型的自动上下料装置,大幅度减少了非磨削时间。

1、标配各种高精度规格
标配光栅尺及DD直驱马达,实现高品质定位精度及分度精度。同时该机型延续了牧野精机独特的六轴数控轴结构,独自开发的超高精度刀柄,筒夹,以及抑制机床本体发热恒温控制技术,延续AGE30等原有机床的高精度与高稳定性。同时主轴功率7.5Kw使得发热更低,机床温度变化更小,更有利于小径稳定的加工。
Neoflat 刀柄和D2筒夹
Neoflat +刀柄(新型)和D2筒夹
2、自动工件更换装置
大幅度减少非磨削时间机械手手臂等驱动零件轻量化动作更迅速。同时更新了刀具更换动作等大幅度缩短了工件更换时间。
AWC3-T位于机器内部,减少了砂轮更换时移动的距离。
自动工件更换装置
砂轮·切削液喷管交换装置
3、节省空间设计
SG10是牧野全自动加工机型中占地面积最小的机型。同时标配自动上下料装置和砂轮自动更换装置,比同等机床AGE30节省30%占地面积。
※AGE30 4台的作业空间可以摆放6台SG10
※不含油箱,操作盘。
4、卓越的加工性能
自信之作,高精度、高稳定及高效率是标配。
SG10在高精度模具刀具加工连续加工中具有卓越的稳定性,同时在球刀圆弧精度上表现优秀,可达到±2um。

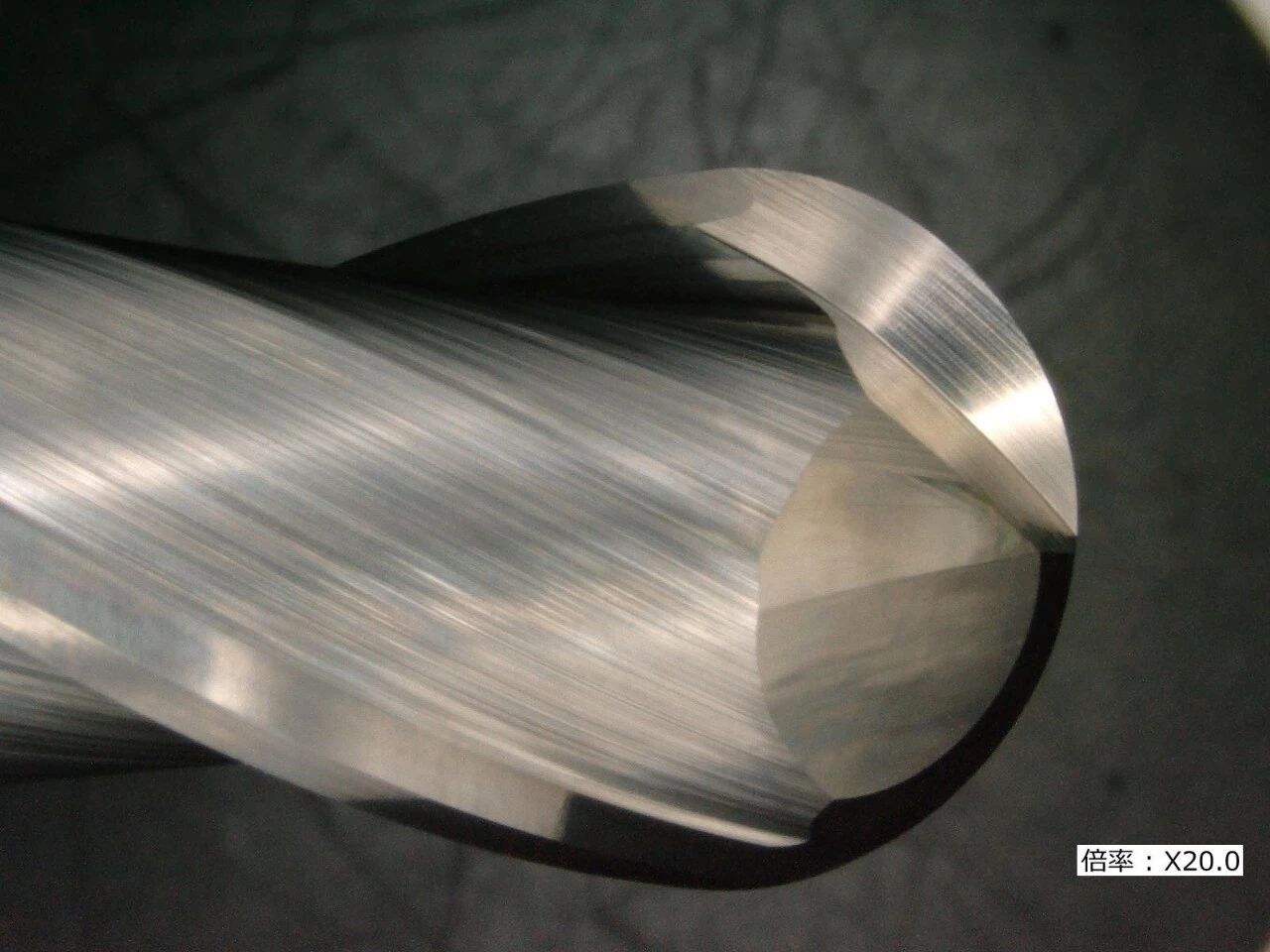

加工案例- R5 2刃球刀试加工结果

来源:牧野中国
